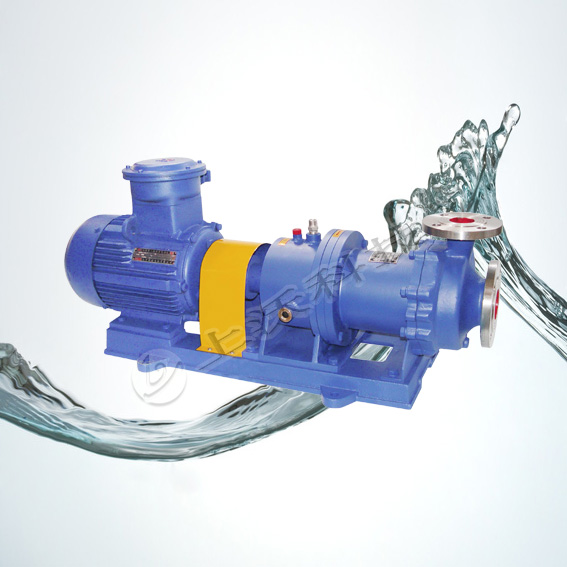

CQB-G型高溫磁力化工泵

    CQB-G型高溫磁力驅動離心泵(簡稱高溫磁力泵)由電機,磁力偶合器水冷卻裝置和耐腐蝕離心泵四大部分組成,其主要特點是利用磁力偶合器傳遞動力。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過了間隙和隔離套，作用與內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，磁力偶合器的磁性材料采用了高溫介質而保持磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機。以保持電機的正常運轉，從而達到輸送高溫介質。

    CQB-G型高溫保溫磁力泵采用循環冷卻結構，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，有利于泵的散熱。方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉。適用于輸送高溫介質，溫度≤300℃。
